2.8 SealStar Service Disconnect
Der SealStar Service Disconnect Connector beeindruckt mit seiner Funktion, der kompakten Bauweise und Robustheit.
Mit einem innovativen Mechanismus ermöglicht dieser Steckverbinder im Servicefall ein müheloses Entkoppeln und verhindert somit unbeabsichtigte Aktivierungen.
Johannes Ulrich ist Ihr Kontakt für individuelle Anfragen
Global Product Manager Low Voltage Connectors

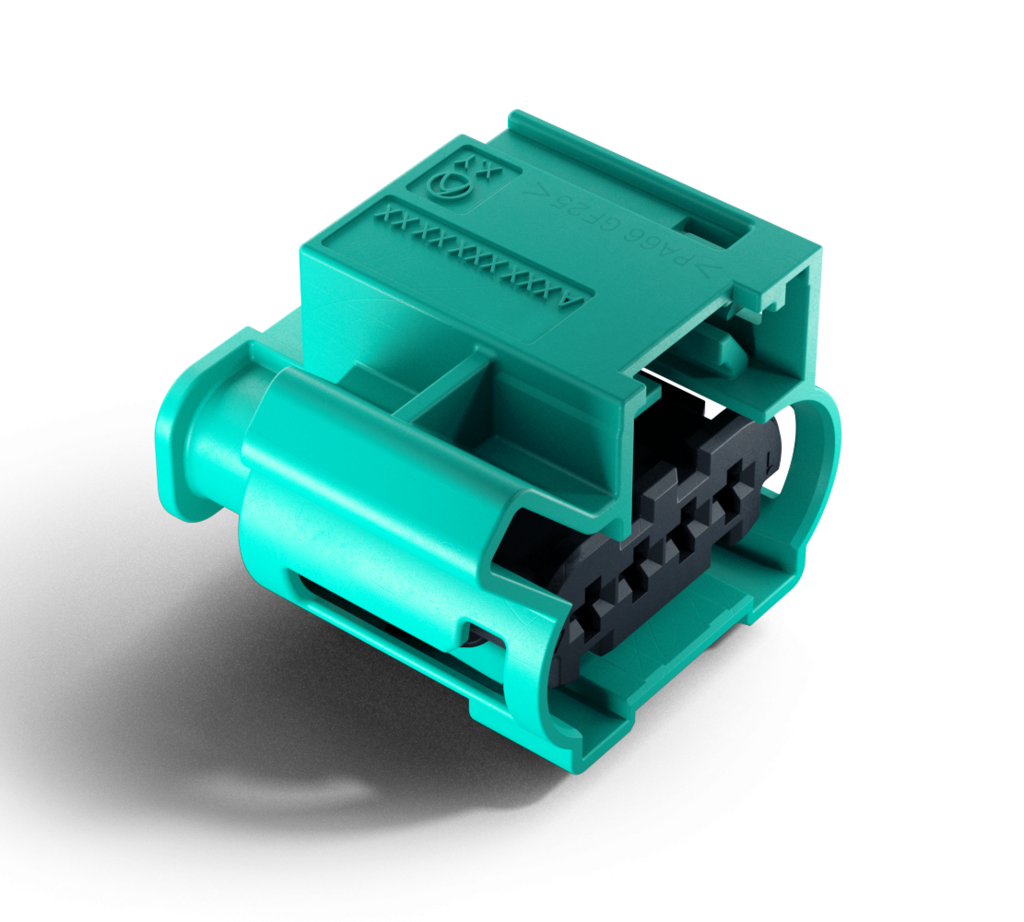

| ALLGEMEINE PRODUKTINFORMATION | 2.8 Service Disconnect F LL | |
| Produkt Nr. | 4Pol 809-322-… |
| Steckverbindertyp | female (F) |
| Produktspezifikation | EPS-100104-01 (n/a) |
| Prozessspezifikation | EVS-100104-01 (n/a) |
| TECHNISCHE PRODUKT INFORMATION | |
| Anzahl der Pins | 4Pol |
| Rastergröße | 5,0 mm |
| Leitungsquerschnitt | max. 2,5 mm2 |
| Gedichtete Applikation | gedichtet |
| Kodierung des Artikels | verfügbar |
| Betriebsbedingungen | ≤ 60 V |
| Anzahl der Kontaktreihen | 1 Reihe |
| CPA (Connector Position Assurance) | mit CPA |
| TPA (Terminal Position Assurance; Secondary Lock) | mit TPA |
| Typ des kompatiblen Terminals (Primary Lock) | Locking Lance (LL) |
| Kontaktträger Material | PA66 GF25 |
| KOMPATIBLE TEILE | |
| Kompatibles Terminal kein Vertrieb über Hirschmann Automotive | TE Connectivity MCP 2.8 |
| Kavitätendurchmesser (ELA & ELB) kein Vertrieb über Hirschmann Automotive | Ø 5,18 mm Steckverbinder-Kavität SWS ist auf der entsprechenden Kontaktzeichnung zu finden |
| SCHNITTSTELLENBESCHREIBUNG DES STECKERS | |
| Stecker-Buchsen Schnittstellen Zeichnung | 808-209-…00 (n/a) |
| POLZAHLEN | CPA | BESTELL-/PRODUKT-NR. | KODIERUNG | STECKER-BUCHSEN SCHNITTSTELLE | BENCHMARK VALIDIERUNGSSTATUS | ||
| 4 | ✓ | 809-322-… | verfügbar | 809-209-…00 (n/a) | ZVEI: TK21 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
1 Geprüft mit dem Temperaturkollektiv aus der LV124 wie angegeben
2 Schutzkappe empfohlen für IPX9K
Weitere Details im Produktkatalog verfügbar!

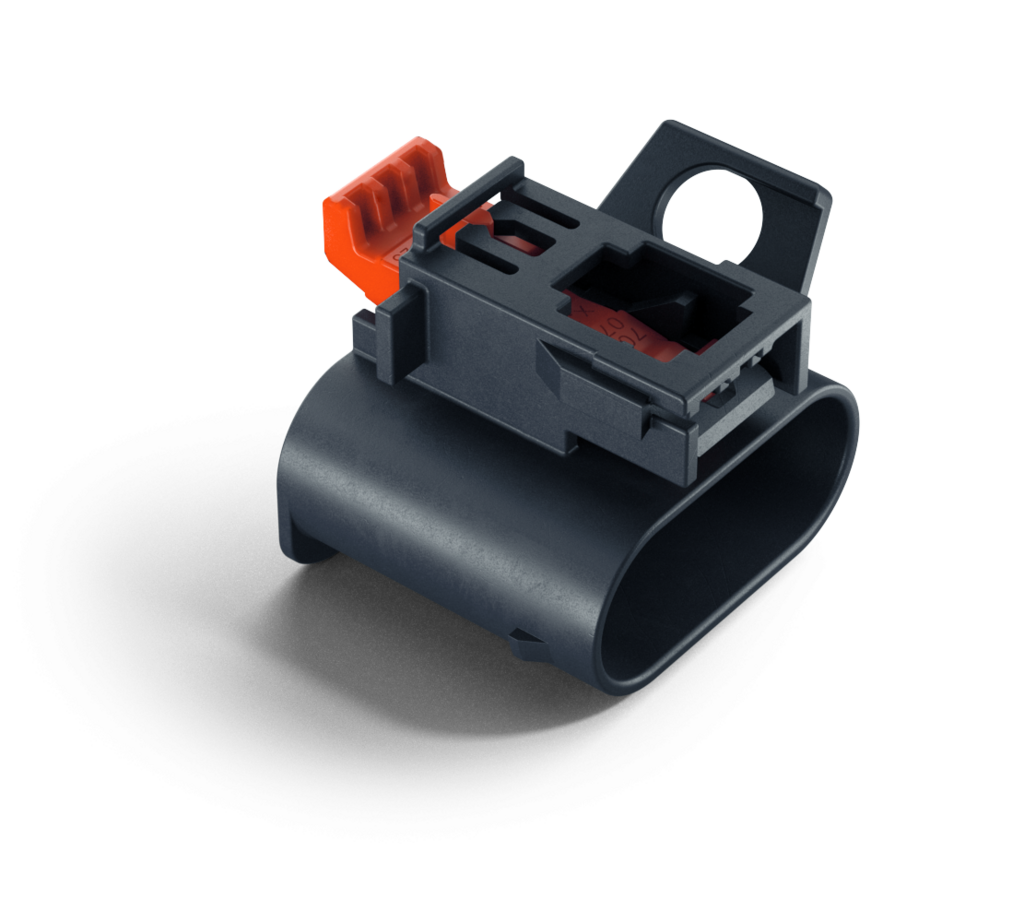

| ALLGEMEINE PRODUKTINFORMATION | 2.8 Service Disconnect M | |
| Produkt Nr. | 4Pol 809-321-… |
| Steckverbindertyp | male (M) |
| Produktspezifikation | EPS-100104-01 (n/a) |
| Prozessspezifikation | EVS-100104-01 (n/a) |
| TECHNICAL PRODUCT INFORMATION | |
| Anzahl der Pins | 4Pol |
| Rastergröße | 5,0 mm |
| Leitungsquerschnitt | max. 2,5 mm2 |
| Gedichtete Applikation | gedichtet |
| Kodierung des Artikels | verfügbar |
| Betriebsbedingungen | ≤ 60 V |
| Anzahl der Kontaktreihen | 1 Reihe |
| CPA (Connector Position Assurance) | mit CPA (siehe kompatible Teile) |
| TPA (Terminal Position Assurance; Secondary Lock) | nicht anwendbar |
| Typ des kompatiblen Terminals (Primary Lock) | nicht anwendbar |
| Kontaktträger Material | PA66 GF25 |
| KOMPATIBLE TEILE | |
| Kompatibles Terminal | Lieferung mit vorkonfektionierten Kontakten |
| Kavitätendurchmesser (ELA & ELB) | nicht notwendig (konstruktionsbedingt) |
| SCHNITTSTELLENBESCHREIBUNG DES STECKERS | |
| Stecker-Buchsen Schnittstellen Zeichnung | 808-209-…00 (n/a) |
| POLZAHLEN | CPA | BESTELL-/PRODUKT-NR. | KODIERUNG | STECKER-BUCHSEN SCHNITTSTELLE | BENCHMARK VALIDIERUNGSSTATUS | ||
| 4 | ✓ | 809-321-… | verfügbar | 808-209-…00 (n/a) | ZVEI: TK21 | USCAR: S2 | IP-CODE: IPX7/IPX9K2 |
1 Geprüft mit dem Temperaturkollektiv aus der LV124 wie angegeben
2 Schutzkappe empfohlen für IPX9K
Weitere Details im Produktkatalog verfügbar!
