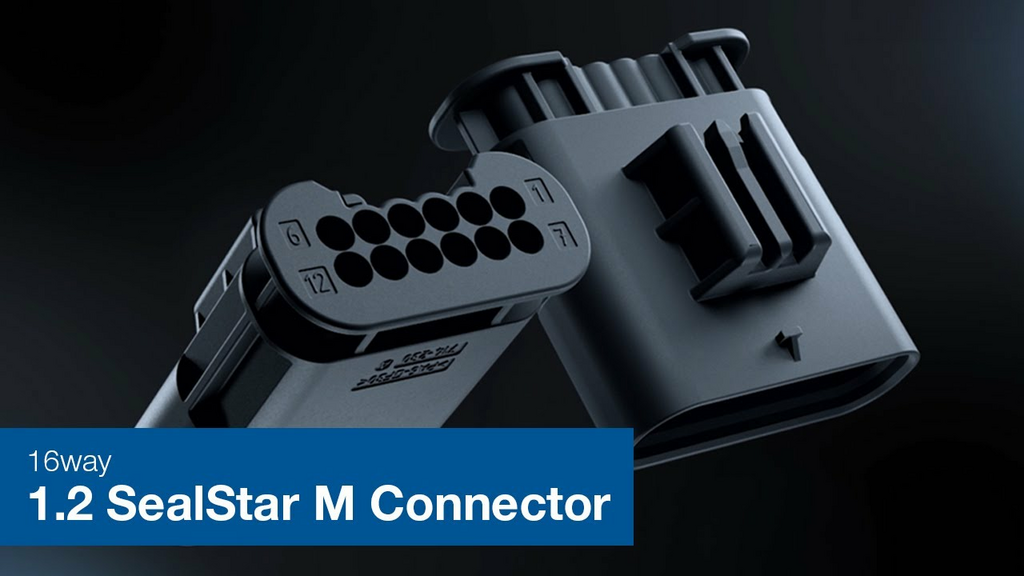

1.2 SealStar Male
Leichtbau und Effizienz erfordern Miniaturisierung.
Die SealStar-Steckerverbinder sind platzsparend, robust und leistungsstark ausgelegt. Am Entwicklungsprozess waren namhafte OEMs sowie ihre Systemhersteller beteiligt.
Dank des einzigartigen Designs können unterschiedliche kompatible Kontakte eingesetzt werden.
Muster bestellen
Johannes Ulrich ist Ihr Kontakt für individuelle Anfragen
Global Product Manager Low Voltage Connectors
| ALLGEMEINE PRODUKTINFORMATION | 1.2 SealStar M LL Gen2 | 1.2 SealStar M LL Gen1 | 1.2 SealStar M LL Gen1 |
| Produkt Nr. | 2Pol 809-555-… 2Pol 809-604-... 3Pol 809-556-… 4Pol 809-557-… 8Pol 809-560-… 8Pol 809-799-... | 5Pol 806-974-... 6Pol 806-614-... | 12Pol 807-378-… 16Pol 805-588-… 16Pol 807-446-… |
| Steckverbindertyp | male (M) | male (M) | male (M) |
| Produktspezifikation | EPS-100121-00 | EPS-100011-00 | EPS-100011-00 |
| Prozessspezifikation | EVS-100121-00 | EVS-100014-00 | EVS-100014-00 |
| TECHNISCHE PRODUKT INFORMATION | |||
| Anzahl der Pins | 2,3,4,5,8Pol | 5,6Pol | 12,16Pol |
| Rastergröße | 4.0 mm | 4.0 mm | 4.0 mm |
| Leitungsquerschnitt | max. 1.00 mm2 | max. 1.00 mm2 | max. 1.00 mm2 |
| Gedichtete Applikation | gedichtet | gedichtet | gedichtet |
| Kodierung des Artikels | verfügbar | verfügbar | verfügbar |
| Betriebsbedingungen | ≤ 60 V | ≤ 60 V | ≤ 60 V |
| Anzahl der Terminalreihen | 1 Reihe | 1 Reihe | 2 Reihen |
| CPA (Connector Position Assurance) | mit CPA (siehe kompatible Teile) | mit CPA (siehe kompatible Teile) | mit CPA (siehe kompatible Teile) |
| TPA (Terminal Position Assurance; Secondary Lock) | mit TPA | mit TPA | mit TPA |
| Typ des kompatiblen Terminals (Primary Lock) | Locking Lance (LL) | Locking Lance (LL) | Locking Lance (LL) |
| Kontaktträger Material | PA66 GF25 | PA66 GF25 | PA66 GF25 |
| KOMPATIBLE TEILE | |||
| Kompatibles Terminal kein Vertrieb über Hirschmann Automotive | TE Connectivity MCON 1.2 LL: C-1418754 (Zeichnung) Kostal MLK 1.2: DOC00082069 (Zeichnung) | TE Connectivity MCON 1.2 LL: C-1418754 (Zeichnung) Kostal MLK 1.2: DOC00082069 (Zeichnung) | TE Connectivity MCON 1.2 LL: C-1418754 (Zeichnung) Kostal MLK 1.2: DOC00082069 (Zeichnung) |
| Kavitätendurchmesser (ELA & ELB) kein Vertrieb über Hirschmann Automotive | Ø 3.55 mm Steckverbinder-Kavität SWS ist auf der entsprechenden Kontaktzeichnung zu finden | Ø 3.55 mm Steckverbinder-Kavität SWS ist auf der entsprechenden Kontaktzeichnung zu finden | Ø 3.55 mm Steckverbinder-Kavität SWS ist auf der entsprechenden Kontaktzeichnung zu finden |
| SCHNITTSTELLENBESCHREIBUNG DES STECKERS | |||
| Stecker-Buchsen Schnittstellen Zeichnung | 872-975-…00 | 872-975-…00 | 808-015-…00 |
| POLZAHLEN | BESTELL-/ PRODUKT-NR. | KODIERUNG | FARBE KONTAKTTRÄGER | STECKER-BUCHSEN SCHNITTSTELLE | BENCHMARK VALIDIERUNGSSTATUS | ||
| 2 | 809-555-521 | A | Schwarz | 872-975-…00 | ZVEI: TK41/SG4 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
| 809-555-522 | B | Schwarz | |||||
| 809-555-526 | A | Schwarz | |||||
| 3 | 809-556-521 | A | Schwarz | 872-975-…00 | ZVEI: TK31/SG4 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
| 4 | 809-557-541 | A | Schwarz | 872-975-…00 | ZVEI: TK31/SG4 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
| 5 | 806-974-511 | A | Schwarz | 872-975-…00 | ZVEI: SG4 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
| 806-974-512 | B | Schwarz | |||||
| 8 | 809-560-521 | A | Schwarz | 872-975-…00 | ZVEI: TK31/SG4 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
| 809-560-522 | B | Schwarz | |||||
| 12 | 807-378-511 | A | Schwarz | 808-015-...00 | USCAR2: T3/V2/S2 | IP-CODE: IPX7/IPX9K2 | |
| 16 | 805-588-571 | A | Schwarz | 808-015-...00 | ZVEI: TK31/SG2 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
1 Geprüft mit dem Temperaturkollektiv aus der LV124 wie angegeben
2 Schutzkappe empfohlen für IPX9K
Produkt Flyer
-
SealStar 1.2 Male | Produkt Flyer
pdf 541 KB
Zeichnungen
-
SealStar 1.2 | Schnittstellenzeichnung (808-015-...00)
pdf 961 KB
-
SealStar 1.2 | Schnittstellenzeichnung (808-170-…00)
pdf 967 KB
-
SealStar 1.2 | Schnittstellenzeichnung (872-975-...00)
pdf 5 MB
-
SealStar 1.2 | Zeichnung 2Pol Stiftgehäuse Gen2 (809-555-...00)
pdf 738 KB
-
SealStar 1.2 | Zeichnung 2Pol Stiftgehäuse (872-863-...00)
pdf 658 KB
-
SealStar 1.2 | Zeichnung 3Pol Stiftgehäuse Gen2 (809-556-...00)
pdf 497 KB
-
SealStar 1.2 | Zeichnung 3Pol Stiftgehäuse (872-658-...00)
pdf 478 KB
-
SealStar 1.2 | Zeichnung 4Pol Stiftgehäuse Gen2 (809-557-...00)
pdf 621 KB
-
SealStar 1.2 | Zeichnung 4Pol Stiftgehäuse (872-617-...00)
pdf 724 KB
-
SealStar 1.2 | Zeichnung 5Pol Stiftgehäuse (806-974-...00)
pdf 650 KB
-
SealStar 1.2 | Zeichnung 8Pol Stiftgehäuse Gen2 (809-560-...00)
pdf 712 KB
-
SealStar 1.2 | Zeichnung 8Pol Stiftgehäuse (872-555-...00)
pdf 327 KB
Produkt- & Prozess-Spezifikationen
-
SealStar 1.2 | Produktspezifikation EPS-100011-00 (872-975-...00_808-015-...00)
pdf 1 MB
-
SealStar 1.2 | Produktpezifikation Stiftgehäuse Gen2 EPS-100121-00 (872-975-…00)
pdf 957 KB
-
SealStar 1.2 | Prozessspezifikation Stiftgehäuse Gen2 EVS-100121 (872-975-…00)
pdf 534 KB
Bauraummodelle
-
SealStar 1.2 | 3D Bauraummodell 2Pol Stiftgehäuse Coding A (872-863-561)
stp 516 KB
-
SealStar 1.2 | 3D Bauraummodell 2Pol Stiftgehäuse Coding A US Clipslot (872-863-571)
stp 6 MB
-
SealStar 1.2 | 3D Bauraummodell 2Pol Stiftgehäuse Coding A WO Clipslot (872-863-566)
stp 385 KB
-
SealStar 1.2 | 3D Bauraummodell 2Pol Stiftgehäuse Coding B (872-863-562)
stp 477 KB
-
SealStar 1.2 | 3D Bauraummodell 2Pol Stiftgehäuse Gen2 Coding A (809-555-521)
stp 2 MB
-
SealStar 1.2 | 3D Bauraummodell 2Pol Stiftgehäuse Gen2 Coding B (809-555-522)
stp 2 MB
-
SealStar 1.2 | 3D Bauraummodell 3Pol Stiftgehäuse Coding A (872-658-521)
stp 258 KB
-
SealStar 1.2 | 3D Bauraummodell 3Pol Stiftgehäuse Coding B (872-658-522)
stp 294 KB
-
SealStar 1.2 | 3D Bauraummodell 3Pol Stiftgehäuse Gen2 Coding B (809-556-521)
stp 2 MB
-
SealStar 1.2 | 3D Bauraummodell 4Pol Stiftgehäuse Coding A (872-617-541)
stp 4 MB
-
SealStar 1.2 | 3D Bauraummodell 4Pol Stiftgehäuse Coding B (872-617-543)
stp 493 KB
-
SealStar 1.2 | 3D Bauraummodell 4Pol Stiftgehäuse Gen2 Coding A (809-557-541)
0 B
-
SealStar 1.2 | 3D Bauraummodell 5Pol Stiftgehäuse Coding A (806-974-511)
stp 1 MB
-
SealStar 1.2 | 3D Bauraummodell 5Pol Stiftgehäuse Coding B (806-974-512)
stp 1 MB
-
SealStar 1.2 | 3D Bauraummodell 8Pol Stiftgehäuse Coding A (872-555-521)
stp 511 KB
-
SealStar 1.2 | 3D Bauraummodell 8Pol Stiftgehäuse Gen2 Coding A (809-560-521)
stp 1,015 KB
-
SealStar 1.2 | 3D Bauraummodell 8Pol Stiftgehäuse Gen2 Coding B (809-560-522)
0 B
-
SealStar 1.2 | 3D Bauraummodell 16Pol Stiftgehäuse zweireihig Coding A (805-588-571)
stp 648 KB
