Die Vorteile auf einen Blick:

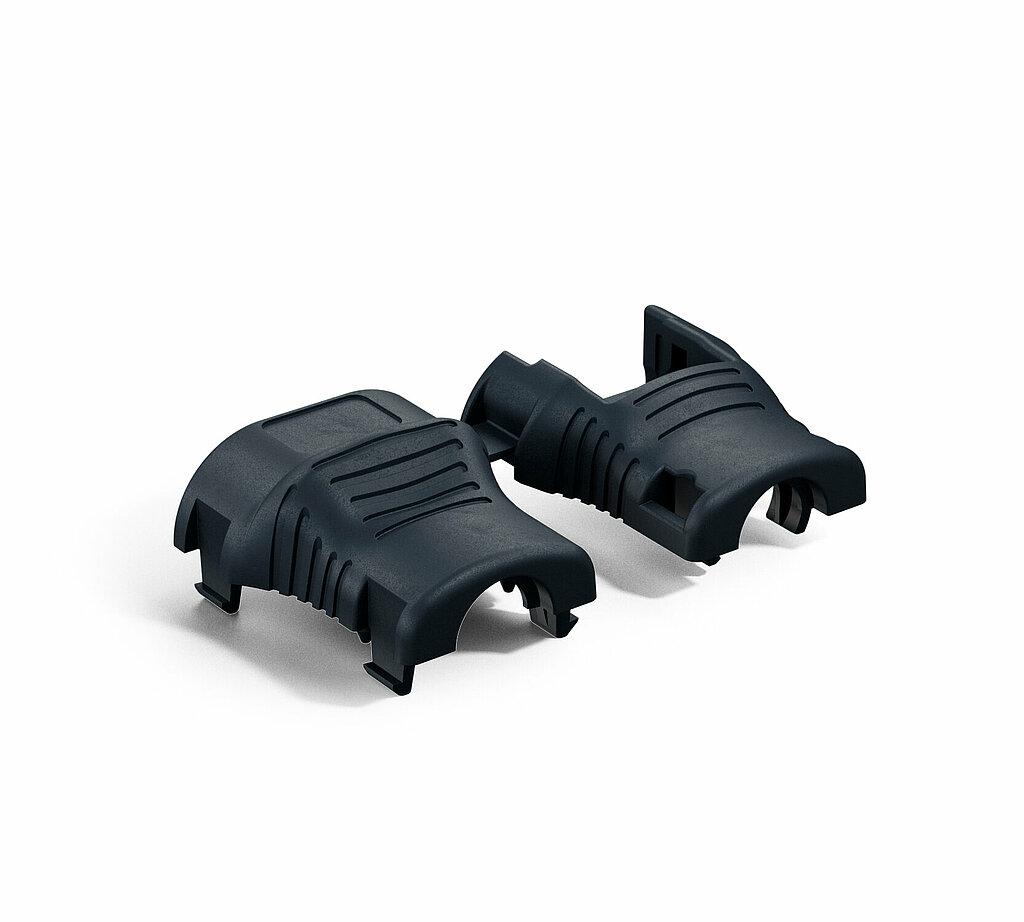

- Ergonomisches Design der Abdeckhauben für eine optimale Kraftübertragung während des Steckvorgangs
- Dieselbe Abdeckhaube ist mit mehreren Steckverbindern kompatibel
- Intuitive Montage
- Einfache Verarbeitungstechnologie
- Prüfungen nach GS95006-7-1 (LV 214) / MBN 10384 (LV 214) / VW 75174 (LV 214) sowie erhöhte
- Anforderungen in Bezug auf Robustheit (Montage/Demontage und Verdrehsicherheit)
- Einteilige Abdeckunghauben mit Filmscharnier
- Auflagefläche für Montagehilfe
- Prüföffnung zur Abfrage der verschlossenen Verriegelung
- Aufnahmegeometrie Wellrohr Nennweite (NW) 4.5/7.5
- Kabelabgang: 180°, gerade ausgelegt für Nennweite (NW) 4.5
- Kabelabgang: 90°, längs ausgelegt für Nennweite (NW) 4.5/7.5
- Abdeckhaube ist beidseitig verbaubar
- Material: PA6
- Temperaturbeständigkeit: -40° C bis +140° C (Zielstand: bis +150° C)
- Chemische Beständigkeit nach GS 95024-3-1 (LV 124) / MBN 10306 (LV 124) / VW 80000 (LV 124)
- Für Hochdruck- und Dampfstrahlreinigung nach IPX9K geeignet
KABELABGANG | 180°, straight exit designed for nominal width (NW) 4.5
90°, left or right exit designed for nominal width (NW) 4.5/7.5 mounting on both sides |
FARBE | schwarz |
MATERIAL | PA6 |
TEMPERATURBEREICH | -40° C bis +140° C |
CHEMISCHE WIDERSTANDSFÄHIGKEIT | gem. GS 95024-3-1 (LV 124), MBN 10306 (LV 124), VW 8000 (LV 124) |

BESTELL-/ PRODUKT-NR. | VARIANTE | NW | SealStar 1.2 1 | SealStar 2.8 1 | SealStar HMK 1.2 1 |
707-130-501 | 180° | 4.5 | 2way | 805-120-... 2 2way | 872-857-... 2 | - | 2way | 806-026-... 2 |
707-131-501 | 90° | 4.5 | 2way | 805-120-... 2 2way | 872-857-... 2 | - | 2way | 806-026-... 2 |
707-132-501 | 180° | 4.5 | 3way | 805-121-... 2 3way | 872-858-... 2 3way | 872-597-... 2 | 2way | 807-872-... 2 2way | 805-198-... 2 | 3way | 806-881-... 2 |
707-133-501 | 90° | 4.5 | 3way | 805-121-... 2 3way | 872-858-... 2 3way | 872-597-... 2 | 2way | 807-872-... 2 2way | 805-198-... 2 | 3way | 806-881-... 2 |
707-134-501 | 180° | 4.5 | 4way | 805-122-... 2 4way | 872-859-... 2 | 3way | 807-873-... 2 3way | 805-199-... 2 | 4way | 806-880-... 2 |
707-135-501 | 90° | 4.5 | 4way | 805-122-... 2 4way | 872-859-... 2 | 3way | 807-873-... 2 3way | 805-199-... 2 | 4way | 806-880-... 2 |
707-136-501 | 180° | 4.5 | 5way | 805-123-... 2 5way | 872-860-... 2 | 4way | 807-874-... 2 4way | 805-200-... 2 | 5way | 805-992-... 2 |
707-137-501 | 90° | 4.5 | 5way | 805-123-... 2 5way | 872-860-... 2 | 4way | 807-874-... 2 4way | 805-200-... 2 | 5way | 805-992-... 2 |
707-138-501 | 90° | 7.5 | 5way | 805-123-... 2 5way | 872-860-... 2 | 4way | 807-874-... 2 4way | 805-200-... 2 | 5way | 805-992-... 2 |
1 passende Hirschmann Automotive Steckverbinder Bestell-/ Produkt-Nr.
2 weitere Details in unseren produktspezifischen SealStar-Flyern
