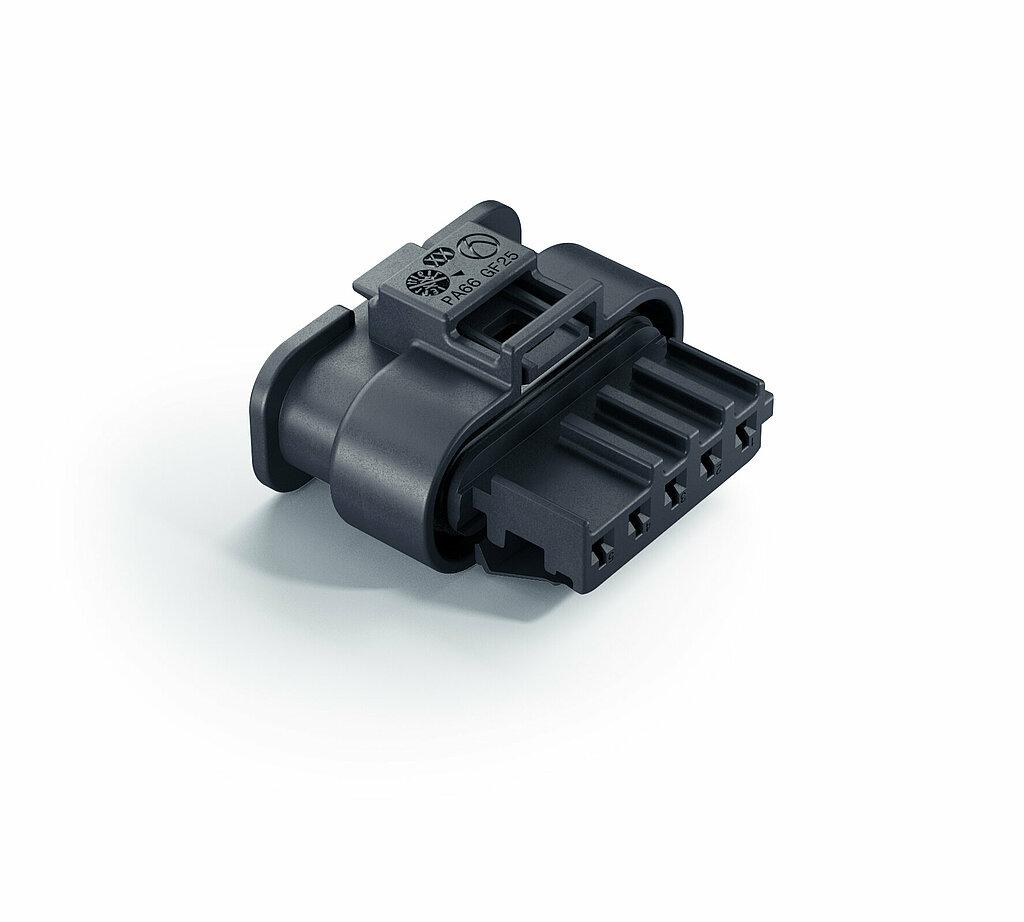

1.2 SealStar Female

Leichtbau und Effizienz erfordern Miniaturisierung.



Die SealStar-Steckerverbinder sind platzsparend, robust und leistungsstark ausgelegt. Am Entwicklungsprozess waren namhafte OEMs sowie ihre Systemhersteller beteiligt.



Dank des einzigartigen Designs können unterschiedliche kompatible Kontakte eingesetzt werden.

Muster bestellen
Johannes Ulrich ist Ihr Kontakt für individuelle Anfragen

Global Product Manager Low Voltage Connectors

ALLGEMEINE PRODUKTINFORMATION | 1.2 SealStar F LL
Produkt Nr.

2Pol 805-120-…
3Pol 805-121-…
4Pol 805-122-…
5Pol 805-123-…
6Pol 805-124-…
8Pol 805-125-…

2Pol 872-857-…
3Pol 872-858-…
4Pol 872-859-…
5Pol 872-860-…
6Pol 872-861-…
8Pol 872-862-…
8Pol 807-442-...

Steckverbindertyp female (F)
Produktspezifikation EPS-100011-00
Prozessspezifikation EVS-100013-00
TECHNISCHE PRODUKTINFORMATIONEN
Anzahl der Pins 2,3,4,5,6,8Pol
Rastergröße 4.0 mm
Leitungsquerschnitt max. 1.00 mm2
Gedichtete Applikation  gedichtet
Kodierung des Artikels verfügbar
Betriebsbedingungen ≤ 60 V
Anzahl der Terminalreihen 1 Reihe
CPA (Connector Position Assurance) mit CPA und ohne CPA
TPA (Terminal Position Assurance; Secondary Lock) mit TPA
Typ des kompatiblen Terminals (Primary Lock) Locking Lance (LL)
Kontaktträger Material PA66 GF25
KOMPATIBLE TEILE
Kompatibles Terminal
kein Vertrieb über Hirschmann Automotive
TE Connectivity MCON 1.2 LL: C-1452674 (Zeichnung)
Kostal MLK 1.2-Sm: DOC00079128, DOC00072546  (Zeichnung)
Kavitätendurchmesser (ELA & ELB)
kein Vertrieb über Hirschmann Automotive
Ø 3.55 mm Steckverbinder-Kavität
SWS ist auf der entsprechenden Kontaktzeichnung zu finden
SCHNITTSTELLENBESCHREIBUNG DES STECKERS
Stecker-Buchsen Schnittstellen Zeichnung 872-975-…00
ALLGEMEINE PRODUKTINFORMATION | 1.2 SealStar F LL
Produkt Nr. 4 Pol  807-550-…
6Pol   807-551-…
10Pol 807-602-…
12Pol 806-344-…
12Pol 807-479-...
16Pol 805-587-…
16Pol 807-445-...
8Pol 805-031-…
(2x lateral latches)
12Pol 806-360-…
Steckverbindertyp female (F) female (F) female (F)
Produktspezifikation EPS-100087-00 EPS-100011-00  (n/a)
Prozessspzifikation EVS-100089-00 EVS-100013-00 EVS-100061-01
TECHNISCHE PRODUKT INFORMATION
Anzahl der Pins 4,6,10Pol 8,12,16Pol 12Pol
Rastergröße 4.0 mm 4.0 mm 2,54 x 3.0 mm
Leitungsquerschnitt max. 1.00 mm2 max. 1.00 mm2 0,5 mm2
Gedichtete Applikation gedichtet gedichtet gedichtet
Kodierung des Artikels verfügbar verfügbar verfügbar
Betriebsbedingungen ≤ 60 V ≤ 60 V ≤ 60 V
Anzahl der Terminalreihen 2 Reihen 2 Reihen 2 Reihen
CPA (Connector Position Assurance) mit CPA mit CPA ohne CPA ohne CPA
TPA (Terminal Position Assurance; Secondary Lock) mit TPA Lasche mit TPA Lasche mit TPA Lasche
Typ des kompatiblen Terminals (Primary Lock) Locking Lance (LL) Locking Lance (LL) Locking Lance (LL)
Kontaktträger Material PA66 GF25  PA66 GF25  PA66 GF25
KOMPATIBLE TEILE
Kompatibles Terminal
kein Vertrieb über Hirschmann Automotive
TE Connectivity MCON 1.2 LL: C-1452674 (Zeichnung)
Kostal MLK 1.2-Sm: DOC00079128, DOC00072546  (Zeichnung)
TE Connectivity MCON 1.2 LL: C-1452674 (Zeichnung)
Kostal MLK 1.2-Sm: DOC00079128, DOC00072546  (Zeichnung)
Kostal MLK 1.2-Sm: DOC00079128  (Zeichnung)
Kavitätendurchmesser (ELA & ELB)
kein Vertrieb über Hirschmann Automotive
Ø 3.55 mm Steckverbinder-Kavität
SWS ist auf der entsprechenden Kontaktzeichnung zu finden
Ø 3.55 mm Steckverbinder-Kavität
SWS ist auf der entsprechenden Kontaktzeichnung zu finden
TE Connectivity Produkt Nr.
1-1452424-2
1-1452424-1
SCHNITTSTELLENBESCHREIBUNG DES STECKERS
Stecker-Buchsen Schnittstellen Zeichnung 808-170-…00 808-015-…00 808-124-…00









POLZAHLEN CPA BESTELL-/PRODUKT-NR. KODIERUNG VERDREHTER SCHUTZKRAGEN FARBE KONTAKTTRÄGER STECKER-BUCHSEN
SCHNITTSTELLE
BENCHMARK
VALIDIERUNGSSTATUS
2 - 872-857-561 A Standard Schwarz 872-975-...00 ZVEI: TK31/SG4 USCAR2: T3/V3/S2 IP-CODE: IPX7/IPX9K2
- 872-857-562 B Standard Natur
- 872-857-563 C Standard Blau
- 872-857-565 A 180° verdreht Curry
- 872-857-566 B 180° verdreht Elfenbein
- 872-857-571 A Standard Schwarz
- 872-857-872 B Standard Natur
2 805-120-527 A 180° verdreht Curry 872-975-...00 ZVEI: TK41/SG4 USCAR2: T3/V3/S2 IP-CODE: IPX7/IPX9K2
805-120-528 B 180° verdreht Natur
805-120-531 A Standard Schwarz
805-120-532 B Standard Natur
805-120-534 D Standard Weinrot
805-120-581 A Standard Schwarz
805-120-582 B Standard Natur
805-120-584 D Standard Weinrot
3 - 872-858-541 A Standard Schwarz 872-975-…00  ZVEI: TK31/SG4 USCAR2: T3/V3/S2 IP-CODE: IPX7/IPX9K2
- 872-858-542 B Standard Natur
- 872-858-546 A 180° verdreht Curry
3 805-121-525 Z Standard Wasserblau 872-975-…00  ZVEI: TK41/SG4 USCAR2: T4/V4/S2 IP-CODE: IPX7/IPX9K2
805-121-526 A 180° verdreht Curry
805-121-581 A Standard Schwarz
805-121-582 B Standard Natur
805-121-583 C Standard Blau
4 - 872-859-541 A Standard Schwarz 872-975-…00  ZVEI: TK41/SG3 USCAR2: T2/V3/S2 IP-CODE: IPX7/IPX9K2
- 872-859-542 B Standard Natur
4 805-122-550 A Standard Schwarz 872-975-...00 ZVEI: TK41/SG4 USCAR2: T2/V3/S2 IP-CODE: IPX7/IPX9K2
805-122-551 A Standard Schwarz
805-122-552 B Standard Natur
805-122-553 C 180° verdreht Curry
805-122-581 A Standard Schwarz
805-122-582 B Standard Natur
4 807-550-521 A nur Standard möglich Schwarz 808-170-...00 ZVEI: SG4 USCAR2: T2/V3/S2 IP-CODE: IPX7/IPX9K2
5 - 872-860-541 A Standard Schwarz 872-975-...00 ZVEI: TK41/SG4 USCAR2: T2/V3/S2 IP-CODE: IPX7/IPX9K2
- 872-860-546 A 180° verdreht Schwarz
5 805-123-551 A Standard Schwarz 872-975-...00 ZVEI: TK41/SG3 USCAR2: T2/V3/S2 IP-CODE: IPX7/IPX9K2
805-123-552 B Standard Natur
805-123-572 B Standard Natur
6 - 872-861-561 A Standard Schwarz 872-975-...00 ZVEI: TK41/SG4 USCAR2: T2/V2/S2 IP-CODE: IPX7/IPX9K2
- 872-861-562 B Standard Natur
6 805-124-561 A Standard Schwarz 872-975-...00 ZVEI: TK41/SG4 USCAR2: T3/V2/S3 IP-CODE: IPX7/IPX9K2
6 807-551-581 A nur Standard möglich Schwarz 808-170-...00 ZVEI: TK41/SG4 USCAR2: S2 IP-CODE: IPX7/IPX9K2
807-551-582 B Standard Schwarz
8 - 872-862-521 A Standard Schwarz 872-975-...00 ZVEI: TK41/SG4 USCAR2: S2 IP-CODE: IPX7/IPX9K2
8 805-031-541 A Standard Schwarz 808-015-...00 ZVEI: TK41/SG4 USCAR2: S2 IP-CODE: IPX7/IPX9K2
805-031-542 B Standard Natur
805-031-551 A Standard Schwarz
805-031-552 B Standard Natur
805-031-585 A Standard Schwarz
805-031-595 A Standard Curry
8 - 805-031-531 A Standard Schwarz 808-015-...000 ZVEI: TK41/SG4 USCAR2: S2 IP-CODE: IPX7/IPX9K2
- 805-031-561 A Standard Schwarz
10 807-602-511 A nur Standard möglich Schwarz 808-170-...00 ZVEI: TK41/SG4 USCAR2: S2 IP-CODE: IPX7/IPX9K2
12 806-344-541 A Standard Schwarz 808-015-...00 ZVEI: TK41/SG4 USCAR2: T3/V3/S3 IP-CODE: IPX7/IPX9K2
806-344-542 B Standard Natur
12 - 806-360-521 A Standard Schwarz 808-124-...00 ZVEI: SG4_AG USCAR2: S2 IP-CODE: IPX7/IPX9K2
- 806-360-522 A Standard Schwarz
- 806-360-506 A Standard Schwarz
16 805-587-541 A Standard Schwarz 808-015-...00 ZVEI: TK41/SG4 USCAR2: T3/S2 IP-CODE: IPX7/IPX9K2
805-587-542 B Standard Schwarz
805-587-545 A 180° verdreht Schwarz
805-587-551 A Standard Schwarz
