0.5 SealStar
Mit der Konzipierung der SealStar-Gehäuse wurde der Grundstein für eine kompakte, robuste und wasserdichte Steckerverbindergeneration gelegt – ohne dabei auf Leistungsmerkmale zu verzichten.
Bei der Entwicklung arbeiteten wir mit namhaften OEMs sowie deren Systemherstellern zusammen.
Global Product Manager Low Voltage Connectors
Die variabel gestaltete Gehäusefamilie zeichnet sich durch eine hohe thermische und dynamische Belastungskapazität aus. Zusätzlich vereint sie die folgenden Vorteile miteinander:
Wasserdicht nach Schutzgrad IPx8/IPx9K
CPA (Connector Position Assurance)
Bequeme und sichere Verbindung mit akustischer Rückmeldung der Rastfunktion
Kompakte Bauform
Komplette Vorassemblierung
Primär- und Sekundärverriegelung

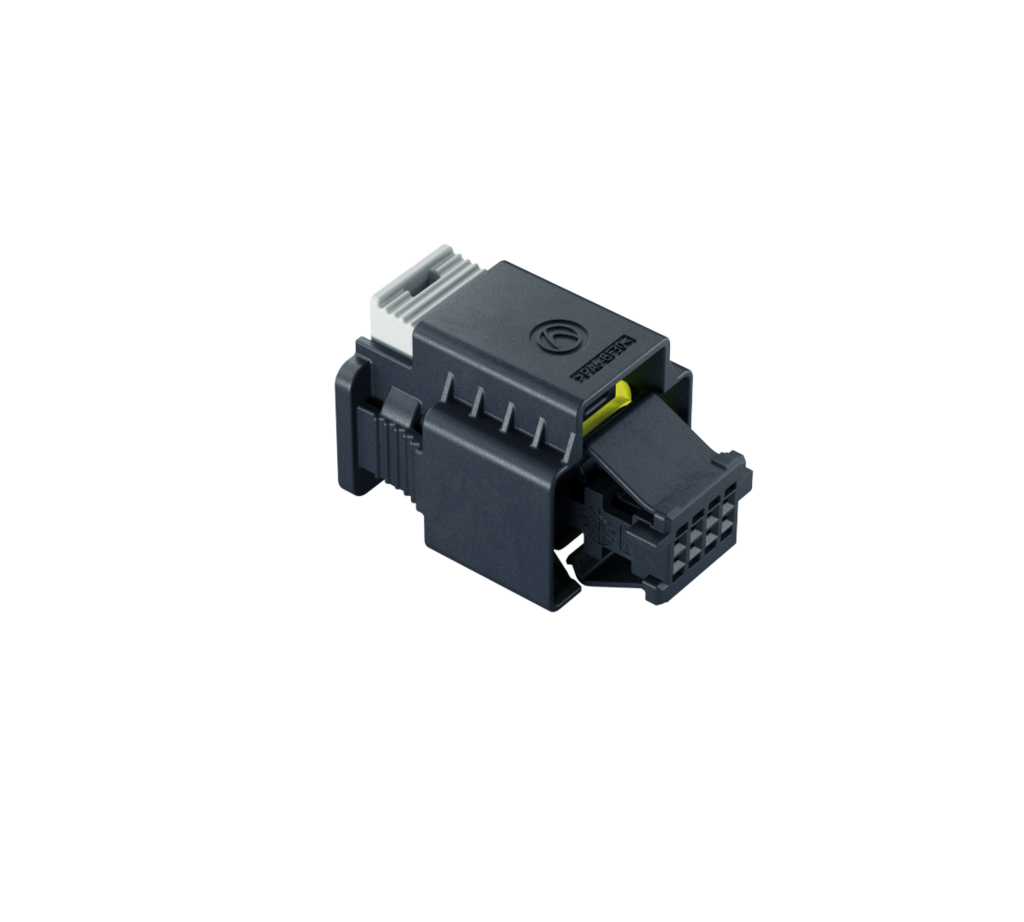

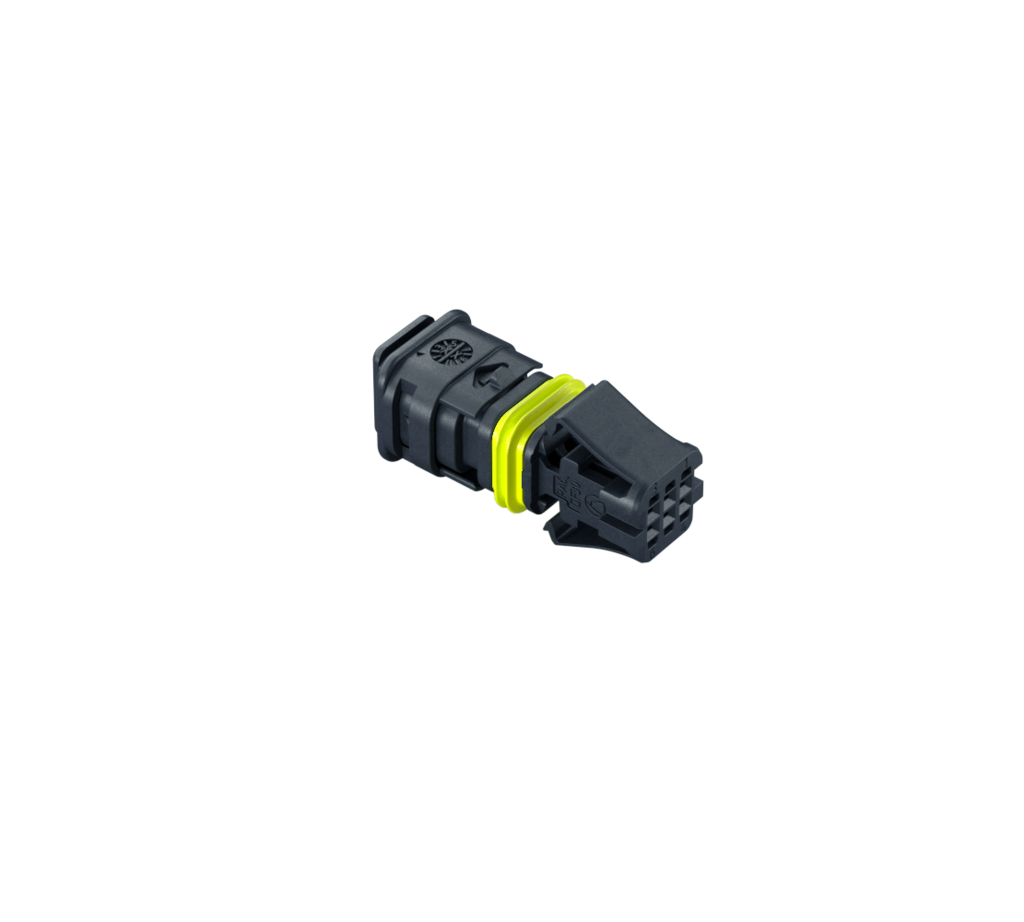

| ALLGEMEINE PRODUKTINFORMATION | 0.5 SealStar F | ||
| Produkt Nr. | 813-364-… | 813-615-… |
| Steckverbindertyp | female (F) | female (F) |
| Produktspezifikation | EPS-100176 (n/a) | EPS-100206-00 (n/a) |
| Prozessspezifikation | EVS-100176 (n/a) | EVS-100197-00 (n/a) |
| TECHNISCHE PRODUKT INFORMATION | ||
| Anzahl der Pins | 6Pol | 8Pol |
| Rastergröße | 1.5 x 1.8 mm | 1.5 x 1.8 mm |
| Leitungsquerschnitt | max. 0.35 mm² | max. 0.35 mm2 |
| Gedichtete Applikation | gedichtet | gedichtet |
| Kodierung des Artikels | verfügbar | verfügbar |
| Betriebsbedingungen | ≤ 60 V | ≤ 60 V |
| Anzahl der Kontaktreihen | 2 Reihen | 2 Reihen |
| CPA (Connector Position Assurance) | ohne CPA | mit CPA |
| TPA (Terminal Position Assurance; Secondary Lock) | mit TPA | mit TPA |
| Typ des kompatiblen Terminals (Primary Lock) | Locking Lance (LL) | Locking Lance (LL) |
| Kontaktträger Material | PA6 GF30 | PA6 GF30 |
| KOMPATIBLE TEILE | ||
| Kompatibles Terminal kein Vertrieb über Hirschmann Automotive | TE Connectivity NanoMQS LL: C-1703930 (Zeichnung) KOSTAL MK0.5 LL: 10272381-1 | TE Connectivity NanoMQS LL: C-1703930 (Zeichnung) KOSTAL MK0.5 LL: 10272381-1 APTIV: CTS0.5 LL: 33124947 |
| Kavitätendurchmesser (ELA & ELB) kein Vertrieb über Hirschmann Automotive | nicht erforderlich (aufgrund des Designs) | TE Connectivity NanoMQS: C-2208113 (Zeichnung) TE Connectivity TE MCON 0.5: C-2236139 (Zeichnung) |
| SCHNITTSTELLENBESCHREIBUNG DES STECKERS | ||
| Stecker-Buchsen Schnittstellen Zeichnung | TE 114-94000-10 | APTIV S1035201 |
| POLZAHLEN | CPA | BESTELL-/PRODUKT-NR. | STECKER-BUCHSEN SCHNITTSTELLE | BENCHMARK VALIDIERUNGSSTATUS | |||
| 6 | - | 813-364-… | TE 114-94000-10 | LV214: TK31/SG2 | USCAR2: S2 v S32 | IP-Code: IPx7 / IPx8 / IPx9K2 | Flammbeständigkeit: HB |
| 8 | ja | 813-615-… | APTIV S1035201 | TLF0214: T4/V4/D4 (Ag) | USCAR2: S2 v S3² | IP-Code: IPx7 / IPx8 / IPx9K² | Flammbeständigkeit: HB |
1 Geprüft mit dem Temperaturkollektiv aus der LV124 wie angegeben
2 Schutzkappe empfohlen
Weitere Details im Produktkatalog verfügbar!
