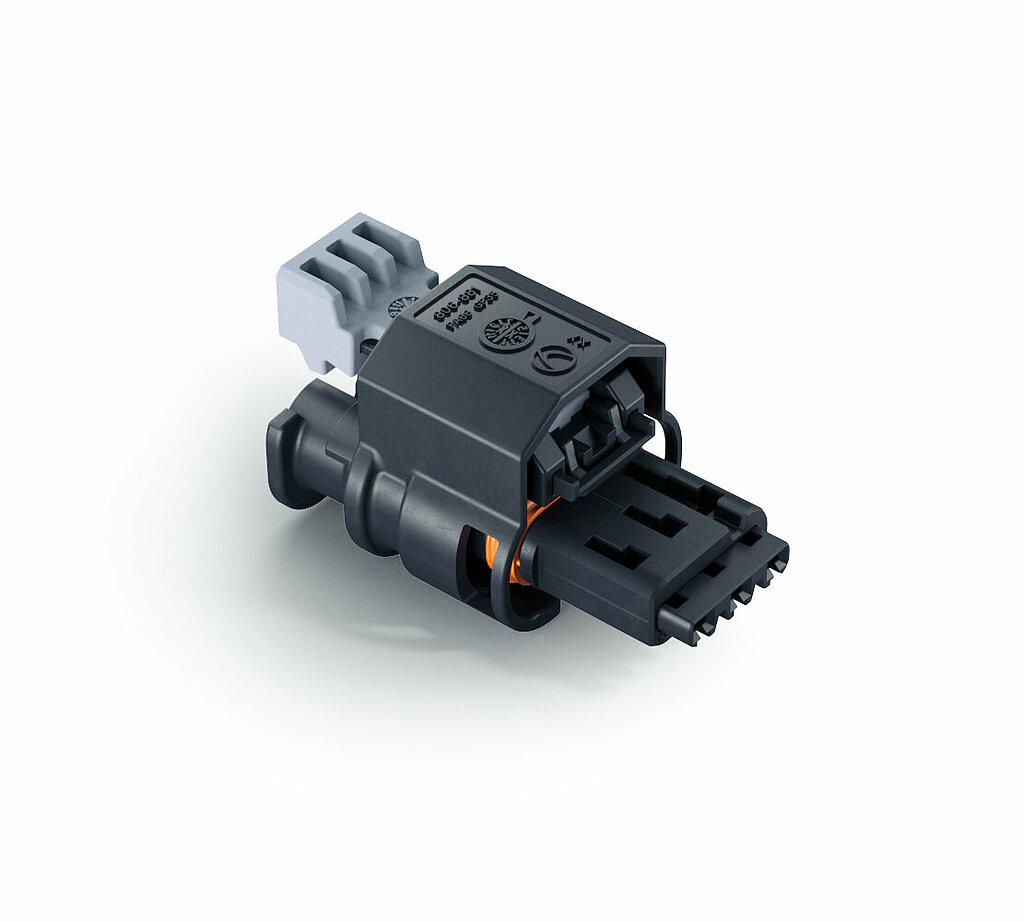

1.2 SealStar HMK
Neben den SealStar Eigenschaften überzeugt unser beeindruckendes Portfolio an patentierten Hochleistungs-Motorkontaktsystemen durch höchste Vibrationsfestigkeit, Dichtheit, Funktionstüchtigkeit bei extremen Temperaturen und eine hohe Kontaktnormalkraft. Die Produkte werden mit einer AK Steckbuchse angeboten und können automatisiert konfektioniert werden.
Global Product Manager Low Voltage Connectors
| ALLGEMEINE PRODUKTINFORMATION | 1.2 SealStar F HMK LL | |
| Produkt Nr. | 2Pol 806-026-… 3Pol 806-881-… 4Pol 806-880-… 5Pol 805-992-… 6Pol 806-542-… |
| Steckverbindertyp | female (F) |
| Produktspezifikation | EPS-100059-01 |
| Prozessspezifikation | EVS-100059-01 |
| TECHNISCHE PRODUKT INFORMATION | |
| Anzahl der Pins | 2,3,4,5,6Pol |
| Rastergröße | 4.0 mm |
| Leitungsquerschnitt | max. 1.00 mm2 |
| Gedichtete Applikation | gedichtet |
| Kodierung des Artikels | verfügbar |
| Betriebsbedingungen | ≤ 60 V |
| Anzahl der Terminalreihen | 1 Reihe |
| CPA (Connector Position Assurance) | mit CPA |
| TPA (Terminal Position Assurance; Secondary Lock) | mit TPA |
| Typ des kompatiblen Terminals (Primary Lock) | Locking Lance (LL) |
| Kontaktträger Material | PA66 GF35 |
| KOMPATIBLE TEILE | |
| Kompatibles Terminal | Hirschmann Automotive GmbH 709-125-..00 |
| Kavitätendurchmesser (ELA & ELB) kein Vertrieb über Hirschmann Automotive | Ø 3.55 mm Steckverbinder-Kavität SWS ist auf der entsprechenden Kontaktzeichnung zu finden |
| SCHNITTSTELLENBESCHREIBUNG DES STECKERS | |
| Stecker-Buchsen Schnittstellen Zeichnung | 872-975-…00 |
| POLZAHLEN | CPA | BESTELL-/ PRODUKT-NR. | KODIERUNG | STECKER-BUCHSEN SCHNITTSTELLE | BENCHMARK VALIDIERUNGSSTATUS | ||
| 2 | ✓ | 806-026-... | verfügbar | 872-975-…00 | ZVEI: TK41/SG6 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
| 3 | ✓ | 806-881-... | verfügbar | 872-975-…00 | ZVEI: TK41/SG6 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
| 4 | ✓ | 806-880-... | verfügbar | 872-975-…00 | ZVEI: TK41/SG6 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
| 5 | ✓ | 805-992-... | verfügbar | 872-975-…00 | ZVEI: TK41/SG6 | USCAR2: S2 | IP-CODE: IPX7/IPX9K2 |
1 Geprüft mit dem Temperaturkollektiv aus der LV124 wie angegeben
2 Schutzkappe empfohlen für IPX9K
Weitere Details im Produktkatalog verfügbar!
| BESTELL-/ PRODUKT-NR. | DGV LEITUNGSQUERSCHNITT | PRODUKTINFORMATION |
| 709-125-501 | 0.75-1.00 mm2 | Surface AG2-4 Mindestbestellmenge: 8.000 Stk. (1 Stk. Spule) |
| 709-125-502 | 0.5 mm2 | Surface AG2-4 Mindestbestellmenge: 8.000 Stk. (1 Stk. Spule) |
| 709-125-503 | 0.22-0.35 mm2 | Surface AG2-4 Mindestbestellmenge: 8.000 Stk. (1 Stk. Spule) |
