HISS – Magnetfeldsensoren

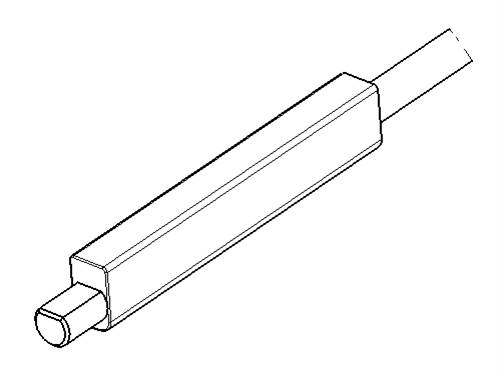

Der magnetische Zylindersensor wird hauptsächlich zum Überwachen der Kolbenposition an Zylindern und Greifern eingesetzt. Das Feld des im Kolben integrierten Magneten detektiert der Sensor durch die Aktorwand.
Dank der berührungslosen Positionserfassung funktionieren unsere magnetischen Zylindersensoren zuverlässig und verschleißfrei. Auch bei hohen Verfahrensgeschwindigkeiten wird die Kolbenposition zuverlässig erkannt.
Account Manager Sensor Systems
Eigenschaften
- Kontaktlose und verschleißfreie Sensoren für alle gängigen Zylindertypen
- Verschiedene Befestigungselemente verfügbar
- Extrem robustes Design für widrigste Umgebungsbedingungen
- Geringe Lagerkoten (nur ein Sensortyp für alle Zylindervarianten)
- Bei einem Sensortausch ist in der Regel keine Neujustierung des Schaltpunktes notwendig
- Schaltpunktanzeige (LED) ist durch das transparente Gehäuse gut sichtbar, vereinfacht die Einstellung des Schaltpunktes
- Für hohe Bewegungsgeschwindigkeiten geeignet
- EMC- / ESD-geschützt
- Kundenspezifische Ausführungen auf Anfrage (z.B. Stecker, Kabellängen, etc.)
Technische Daten
| Betriebsspannung | 10 V to 30 V |

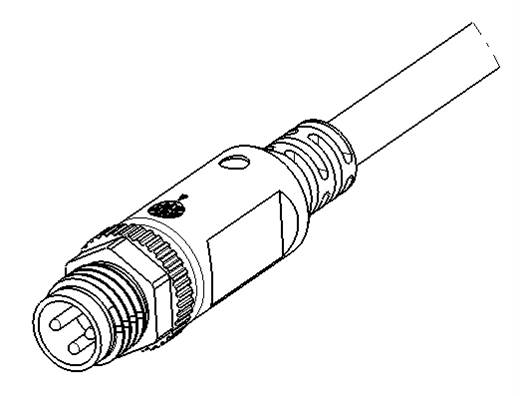

| Kontaktierung | M8x1 connector |
| Ausgangsart | open collector pnp logic |
| Ausgang | Kurzschlusssicher, überlastsicher, verpolungssicher |
| Schutzklasse | IP67 |
| Einsatztemperatur | -30°C to +85°C |
| Leitungslängen | 200 mm, 300 mm or 600 mm |
Elektrische Merkmale
| Min. Betriebsspannung | 10 V |
| Max. Betriebsspannung | 30 V |
| Ausgang | Open-Collector PNP Logik |
| Schaltstatus über LED | Ja |
| Erfüllter EMV Standard | Die Stoßspannungsfestigkeit ist nur bei externen TVS-Dioden gegeben. EN60947-5-2:2007 Teil 5-2 |
Mechanische Merkmale
| Verfügbare Leitungslängen | 0.2, 0.3 or 0.6 m |
| Steckverbinder | M8x1 |
| Gehäusematerial | PA-66 |
| Kabelmantelmaterial | PUR |
| Min. Umgebungstemperatur | -30°C |
| Max. Umgebungstemperatur | +85°C |
Es darf keine direkte mechanische Einwirkungen auf den magnetischen Zylindersensor ausgeübt werden.
| HISS-0001-HSO-W02-CM8-00 | Leitungslängen 20 cm | hohe Empfindlichkeit des Schaltelements |
| HISS-0001-HSO-W03-CM8-00 | Leitungslängen 30 cm | hohe Empfindlichkeit des Schaltelements |
| HISS-0001-HSO-W06-CM8-00 | Leitungslängen 60 cm | hohe Empfindlichkeit des Schaltelements |
| HISS-0002-HSO-W02-CM8-00 | Leitungslängen 20 cm | hohe Empfindlichkeit des Schaltelements |
| HISS-0002-HSO-W03-CM8-00 | Leitungslängen 30 cm | hohe Empfindlichkeit des Schaltelements |
| HISS-0002-HSO-W06-CM8-00 | Leitungslängen 60 cm | hohe Empfindlichkeit des Schaltelements |
