HISL - Linearwegsensoren

Die Einsatzgebiete für Drehwinkelsensoren werden immer vielfältiger. Sie reichen von der Automatisierungstechnik über die Energieversorgung bis hin zur Luft- und Raumfahrtindustrie. Die besten Messergebnisse werden in Kombination mit einem speziell dafür entwickelten Industrial Components Magneten erzielt.


Das Magnetfeld wird vom Sensor erfasst und entsprechend der Rotation in einer linearen Ausgangsspannung ausgegeben.

Muster bestellen
Markus Kreuter ist Ihr Kontakt für individuelle Anfragen

Account Manager Sensor Systems

+43 5522 307 1223
+43 664 338 200 6
markus.kreuter@hirschmann-automotive.com
Anfrage senden

Der verschleißfreie, programmierbare, magnetische Hall Sensor dient zur Längenmessung. Das von einem Permanentmagneten erzeugte Magnetfeld wird entsprechend der Längsbewegung in einer linearen Ausgangsspannung ausgegeben. Erhältlich mit Anschlusskabel mit oder ohne M8 Stecker.



Highlights

  • Hohe Toleranz gegen Ausrichtungsfehler
  • Max. Luftspalt von 5,2 mm
  • Kundenspezifische Programmierung möglich

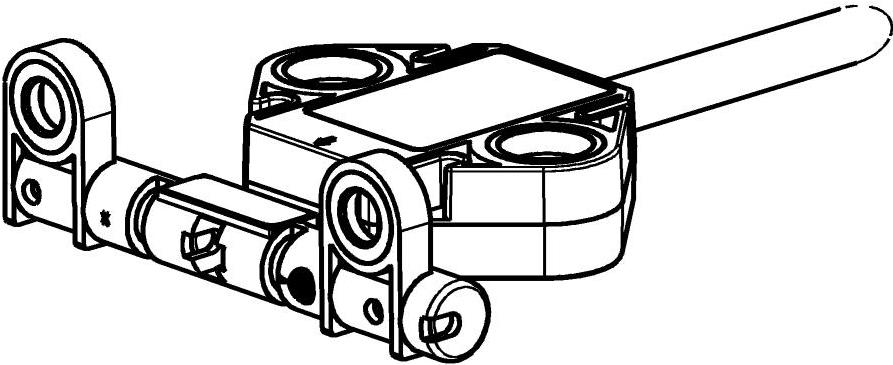

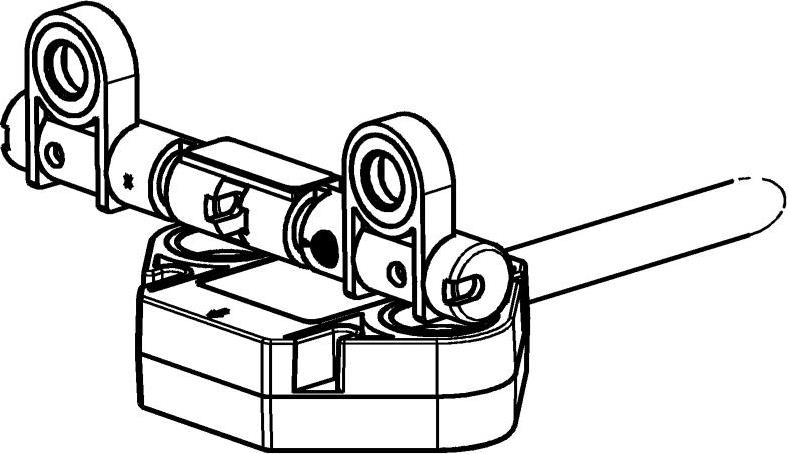

  • Detektion Stirn- und Längsseitig möglich
  • Sensor in Normal- und Rückenlage montierbar



Anwendungsbeispiele

  • Positionsabfrage in Arbeitsmaschinen
  • Längenmesssystem für Längen bis 40 mm
  • Positionsüberwachung Kurzhubzylinder
  • Positionsmessung Kettenspanner



Eigenschaften

  • Kontaktlose und verschleißfreie Linearwegsensoren für verschiedene industrielle Anwendungsgebiete
  • Varianten mit unterschiedlichen Erfassungsbereichen verfügbar, die ein Vielzahl an Einbaumöglichkeiten bieten
  • Extrem robustes Design für widrigste Umgebungsbedingungen
  • Messing Schraubbuchsen an Magnet und Sensor – für strapazierfähige Schraubverbindungen
  • Ummanteltes Kabel für kritische Montagebereiche
  • Varianten für Spannungsbereiche von 5 V bis 36 V verfügbar
  • Hohe Toleranzen gegenüber Ausrichtungsfehlern
  • EMC- / ESD-geschützt
  • Messung durch nicht-magnetische Wände möglich
  • Kundenspezifische Ausführungen auf Anfrage (z.B. Stecker, Magnete, Programmierung etc.)



Technische Daten

Messbereich 40 mm
Kontaktierung M8x1 connector or open cable end
Max. Luftspalt 5.2 mm
Max. Versatz Magnet zu Sensor 2.0 mm
Schutzklasse  IP6K9K
Einsatztemperatur -40°C to +125°C
Leitungslängen 200 mm or 1.000 mm
Versorgungsspannung

4.5 V to 5.5 V

or

9 V to 36 V
Elektrische Merkmale 5 V Varianten 36 V Varianten

Min. Betriebsspannung

 4.5 V 9 V
Max. Betriebsspannung < +85°C 5.5 V 36 V
Max. Betriebsspannung < +125°C 5.5 V 25 V
Ausgangssignal Ratiometrisches, analoges Spannungssignal Ratiometrisches, analoges Spannungssignal
Min. Ausgangssignal

10kΩ Belasungswiderstand (PULL-Down)

10% VDD

10kΩ Belasungswiderstand (PULL-Down)

0.5 V

Max. Ausgangssignal

10kΩ Belasungswiderstand (PULL-Down)

90% VDD

10kΩ Belasungswiderstand (PULL-Down)

4.5 V

Max. Signalabweichung

Messbereich 40 mm/mech. Positioniergenauigkeit

±0.1 mm/HIS-magnet/-40°C ... +85°C

± 2% VDD

Messbereich 40 mm/mech. Positioniergenauigkeit

±0.1 mm/HIS-magnet/-40°C ... +85°C

± 2.5 % 5 V

Erfüllter EMV Standard EN13309:2010

EN13309:2010

EN60947-5-2:2007



Mechanische Eigenschaften: Sensor

Leitungslängen mit M8 Stecker 200 or 1.000 mm
Leitungslängen ohne M8 Stecker 1.022,9 or 3.022,9 mm
Art des Anschlusses M8x1
Gehäusematerial PA-6 GF30
Material des Kabelmantels TPE, PUR
Schutzklasse mit M8 Stecker IP66, IP67, IPx9k

Schutzklasse ohne M8 Stecker

 IP66, IPx9k
Vibrations-Resistenz DIN EN 60947-5-2
Min. Umgebungstemperatur -40°C
Max. Umgebungstemperatur +125°C



Mechanische Eigenschaften: Magnet

Gehäusematerial PA-66 GF25
Magnetmaterial N42SH
Min. Umgebungstemperatur -40°C
Max. Umgebungstemperatur +125°C

Es darf kein direkter Einfluss auf den Magneten ausgeübt werden.



Auf Anfrage sind kundenspezifische Stecker, Ausgangssignalprogrammierung, Abschirmung und kundenspezifische Magnetdesigns möglich.

Artikelnummer Magnetausrichtung Erfassungsseite Leitungsende
HISL-3115-V11-W02-CM8-00 parallel zur Montageachse stirnseitig mit Stecker 200 mm
HISL-3115-V11-W10-CM8-00 parallel zur Montageachse stirnseitig mit Stecker 1.000 mm
HISL-3115-V11-W30-001-00 parallel zur Montageachse stirnseitig ohne 3.022,9 mm
HISL-3115-V11-W10-001-00 parallel zur Montageachse stirnseitig ohne 1.022,9 mm
HISL-3115-V12-W02-CM8-00 parallel zur Montageachse stirnseitig mit Stecker 200 mm
HISL-3115-V12-W10-CM8-00 parallel zur Montageachse stirnseitig mit Stecker 1.000 mm
HISL-3115-V12-W30-001-00 parallel zur Montageachse stirnseitig ohne 3.022,9 mm
HISL-3115-V12-W10-001-00 parallel zur Montageachse stirnseitig ohne 1.022,9 mm



Artikelnummer Magnetausrichtung Erfassungsseite Leitunsende
HISL-3125-V11-W02-CM8-00 quer zur Montageachse stirnseitig mit Stecker 200 mm
HISL-3125-V11-W10-CM8-00 quer zur Montageachse stirnseitig mit Stecker 1.000 mm
HISL-3125-V11-W30-001-00 quer zur Montageachse stirnseitig ohne 3.022,9 mm
HISL-3125-V11-W10-001-00 quer zur Montageachse stirnseitig ohne 1.022,9 mm
HISL-3125-V12-W02-CM8-00 quer zur Montageachse stirnseitig mit Stecker 200 mm
HISL-3125-V12-W10-CM8-00 quer zur Montageachse stirnseitig mit Stecker 1.000 mm
HISL-3125-V12-W30-001-00 quer zur Montageachse stirnseitig ohne 3.022,9 mm
HISL-3125-V12-W10-001-00 quer zur Montageachse stirnseitig ohne 1.022,9 mm



Artikelnummer Magnetausrichtung Erfassungsseite Leitungsende
HISL-3215-V11-W02-CM8-00 parallel zur Montageachse längsseitig mit Stecker 200 mm
HISL-3215-V11-W10-CM8-00 parallel zur Montageachse längsseitig mit Stecker 1.000 mm
HISL-3215-V11-W30-001-00 parallel zur Montageachse längsseitig ohne 3.022,9 mm
HISL-3215-V11-W10-001-00 parallel zur Montageachse längsseitig ohne 1.022,9 mm
HISL-3215-V12-W02-CM8-00 parallel zur Montageachse längsseitig mit Stecker 200 mm
HISL-3215-V12-W10-CM8-00 parallel zur Montageachse längsseitig mit Stecker 1.000 mm
HISL-3215-V12-W30-001-00 parallel zur Montageachse längsseitig ohne 3.022,9 mm
HISL-3215-V12-W10-001-00 parallel zur Montageachse längsseitig ohne 1.022,9 mm



Artikelnummer Magnetausrichtung Erfassungsseite Leitunsende
HISL-3225-V11-W02-CM8-00 parallel zur Montageachse längsseitig mit Stecker 200 mm
HISL-3225-V11-W10-CM8-00 parallel zur Montageachse längsseitig mit Stecker 1.000 mm
HISL-3225-V11-W30-001-00 parallel zur Montageachse längsseitig ohne 3.022,9 mm
HISL-3225-V11-W10-001-00 parallel zur Montageachse längsseitig ohne 1.022,9 mm
HISL-3225-V12-W02-CM8-00 parallel zur Montageachse längsseitig mit Stecker 200 mm
HISL-3225-V12-W10-CM8-00 parallel zur Montageachse längsseitig mit Stecker 1.000 mm
HISL-3225-V12-W30-001-00 parallel zur Montageachse längsseitig ohne 3.022,9 mm
HISL-3225-V12-W10-001-00 parallel zur Montageachse längsseitig ohne 1.022,9 mm
